進口氣動高性能蝶閥型號說明：
DOV-DBA8150-ANSI（對夾式）: 2"-60"(DN50-1500)
DOV-DBA5150-ANSI（單法蘭式）: 2"-1/2"-60"(DN65-1500)
DOV-DFA5150（防火型）: 3"-60"(DN80-1500)
DOV-DBA8300-ANSI（對夾式）: 2"-60"(DN50-1500)
DOV-DBA5300-ANSI（單法蘭式）: 3"-1/2"-60"(DN65-1500)
DOV-DFA8300（防火型）: 3"-60"(DN80-1500
軟質閥座：-29℃~210℃
防火型閥座：-29℃~210℃
金屬閥座：-29℃~500℃
進口氣動高性能蝶閥產品特點：
蓄能撓唇式密封座結構設計彈性好，密封可靠
蓄能撓唇是密封結構可補償溫度和壓力的變化
無需增加0型圈或金屬部件來保持密封
使用壽命長，維修量小
密封試驗，雙向達到無氣泡泄漏
進口氣動高性能蝶閥設計特點：
1.閥體：一體式閥體設計
2.壓環：蝶閥壓環設計，可確保密封面止漏效果，法蘭可適用于各種法蘭墊片
3.閥座：達到雙向持壓之效果。（閥門安裝時須將壓環裝置于管中上游端）
4.軸承：上下軸承材料為PTFE+316SS
5.止推環：防止閥軸錯位以及穩定閥軸位置裝置
6.填料：蝶閥多層式PTFE設計
7.支架：利用鑄造方式制作并符合ISO 5211 之標準.
進口氣動高性能蝶閥性能：
1.結構特別、雙面持壓設計，閥門強度符合：ASME B16.34、API 598
2.全系列壓環結構，超可靠的密封性。
3.全系列防靜電導引裝置結構，超小的操作扭矩。
4全口徑通過，長久使用壽命。
5.金屬閥座泄漏等級符合ANSI FCI 70-2-2003 Table 1 CLASS IV
6.閥軸逸散符合標準逸散排放要求（OPTIONS）
7.連接方式有對夾式、單法蘭式。

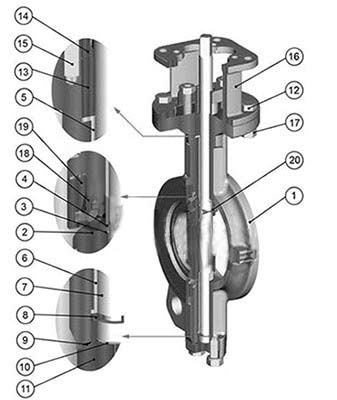

| 進口氣動高性能蝶閥結構圖： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 進口氣動高性能蝶閥主要材料表： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 進口氣動高性能蝶閥規格： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 進口氣動高性能蝶閥技術參數： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

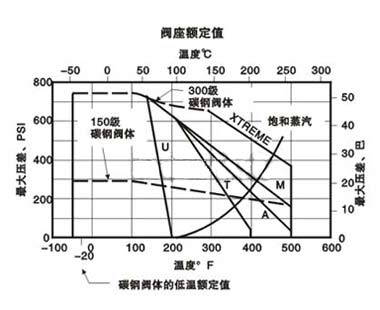

閥座額定值 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 進口氣動高性能蝶閥標準閥座密封： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
本蝶閥的標準閥座密封使用PTFE和超高分子量的聚乙烯為材料。設計為蓄能唇式結構，不管流體的方向如何，變形后能恢復到原先的位置與 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 進口氣動高性能蝶閥-閥座密封： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

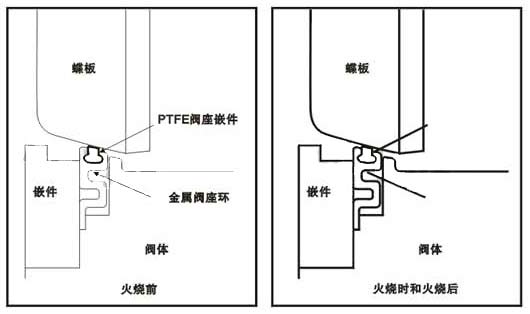

ANSI/FCI 70-2規定了控制閥的泄漏等級和試驗程序。其中VI級為低泄漏等級。高性能對夾式蝶閥能達到規定的無氣泡密封，要高于VI級。 耐火閥座 耐火閥座是考慮在火燒時需要有效關閉時使用的。是以金屬座圈鑲嵌PTFE, PTFE作為首道密封。當PTFE燒壞時，金屬座圈作為第二道密封進行有效的關閉。耐火閥座也適用于關鍵的或嚴峻的使用工況。帶耐火閥座的兩門按API607第4版和BS6755第二部分經過試驗并獲得認可。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 進口氣動高性能蝶閥-閥體額定值： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 閥體的大工作壓力和各種材料兩體的試驗壓力示于下面的閥體壓力額定值表中。實際工況使用壓力要根據座額定值來決定。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 進口氣動高性能蝶閥流量參數： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 下表提供了本樣品DR蝶閥的流量系數。Cv值表示壓差為1磅/英尺2（0.07巴），溫度為60° F(15.6℃))時每分鐘流過全開啟閥門的水流量，單位為美國加侖數/分鐘。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

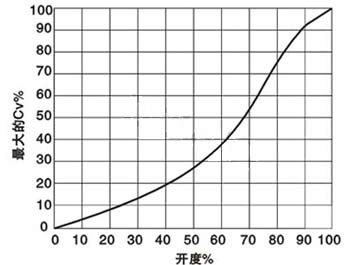

為確定中間位置閥門的Cv值 1、從曲線表中確定大Cv值的百分率 2、將曲線表中的大Cv值的百分率乘以流量數據表中的Cv值。 例如：6"(DN150)150Lb蝶閥70%開度時的Cv值為： (1)從曲線表中碗定6"(DN150)150Lb蝶閥70%開度時的大Cv值的百分率為53% (2)53%的大Cv值為，Cv值=0.53X1050=560 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
氣動高性能蝶閥使用多種結構材料，并提供用于氯氣、氧氣、高真空和腐蝕性介質及低溫環境的特殊閥門。蝶閥特殊的浮動式閥座設計，依據壓力源之方向，自動調節閥座位置，使閥門于全關位置擁有理想的密度比壓，達到閥門雙面持壓之效果，并增加了閥座使用壽命。
